NY8A051H是以EPROM作為記憶體的 8 位微控制器，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是游戲機周邊等等。采用CMOS制程并同時提供客戶低成本、高性能等優勢。NY8A051H核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓用戶輕松地以程式控制完成不同的應用。
在I/O的資源方面，NY8A051H有 6 根彈性的雙向I/O腳，每個I/O腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8A051H內建了可選擇頻率的紅外載波發射口。
NY8A051H有兩組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A051H提供 1組 8 位解析度的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
NY8A051H采用雙時鐘機制，高速振蕩或者低速振蕩都由內部RC振蕩輸入。在雙時鐘機制下，NY8A051H可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。
在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒 NY8A051H 進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
寬廣的工作電壓：
2.0V ~ 5.5V @系統頻率≦8MHz。
2.2V ~ 5.5V @系統頻率>8MHz。
寬廣的工作溫度：-40°C ~ 85°C。
高達 ±5KV 的ESD。
內建 16 階準確的低電壓偵測電路功能。
1Kx14 bits EPROM。
48 bytes SRAM。

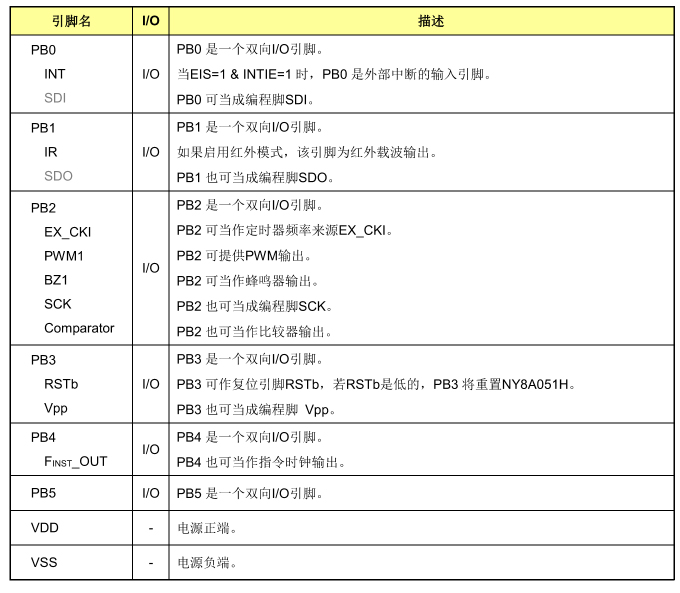

6 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
PB[3:0]可選擇輸入時使用內建下拉電阻。
輸入有叁種組態可選(TTL/CMOS/Without Schmitt)。
PB[3]內建上拉電阻及輸出高推功能。
PB[5:0]可選擇上拉電阻或開漏極輸出(Open-Drain)。
所有I/O腳輸出可選擇小灌電流(Small Sink Current)或一般灌電流(Normal Sink Current)。
所有I/O腳輸出可選擇小推電流(Small Drive Current)或一般推電流(Normal Drive Current)，除PB3 外。
8 層程序堆棧(Stack)。
存取數據有直接或間接尋址模式。
一組 8 位上數定時器(Timer0)包含可程序化的頻率預除線路。
一組 8 位下數定時器(Timer1)可選重復載入或連續下數計時。
一個 8 位的脈沖寬度調變輸出(PW M1)。
一個蜂鳴器輸出(BZ1)。
38/57KHz紅外線載波頻率可供選擇，同時載波的極性也可以根據數據作選擇。
內建上電復位電路(POR)。
內建低壓復位功能(LVR)。
內建看門狗計時(WDT)，可由程序固件控制開關。
雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。
高速振蕩：I_HRC (內部 1~20MHz高速RC振蕩)
低速振蕩：I_LRC (內部 32KHz低速RC振蕩)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與 睡眠模式(Halt mode)。
六種硬件中斷：Timer0 溢位中斷。Timer1 借位中斷。WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。低電壓偵測中斷。
NY8A051H在待機模式(Standby mode)下的六種喚醒中斷：Timer0 溢位中斷。Timer1 借位中斷。WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。低電壓偵測中斷。
NY8A051H在睡眠模式(Halt mode)下的叁種喚醒中斷：WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。

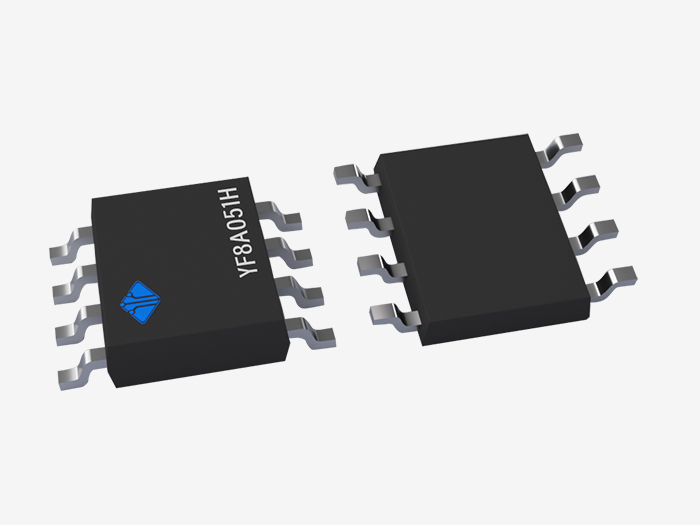

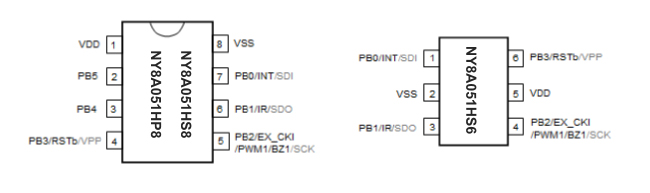

NY8A051H提供兩種封裝類型：SOP8 和SOT23-6
